一、講解部分
首先介紹CSTR。CSTR是一種反應器形式，是連續攪拌反應器。我們知道現在市面的厭氧反應器，主要處理兩類物質：廢水、固廢。廢水我們都知道厭氧反應器有UASB、IC、EGSB等很多各種花式變樣的反應器類型。但是這些反應器在用于固廢處理的過程中，都遇到了固含量太高，沒辦法實現分離的問題。因此在對于厭氧消化系統中，反而是最原始的80年代最早期，早于UASB的全混式攪拌反應器，CSTR更適用于固體廢棄物處理，實現了介質的充分接觸反應。污泥啊，廢渣等都是在反應器內充分反應后，出液直接通過固液分離系統分離就可以了。
固態厭氧消化具有什么特點呢，為什么需要用固態厭氧消化，這個我們就需要和他同類的處理技術相比較了。

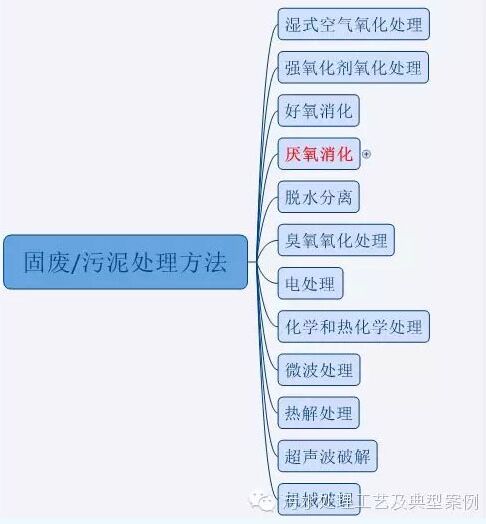

所有的處理技術都是以以下兩點為出發點的：1.是否能實現有效的減量：濕物質總體積的減量，也就是含水量；干物質含量的減量；2.是否能實現能耗平衡，就是自持處理，這塊涉及了初建投資和后期收益。之前的污泥污泥干化、污泥脫水技術都是在于減少污泥總體積，而目前有很多分解技術，也都是利用熱、化學、熱+化學、電等手段去減少固廢（污泥、廢渣等）的干物質量，而這些很熱的分解技術，都是以盡量降低初建投資占地，投資成本，實現更好的減量為目的進行處理的。這樣的技術成本相對較高，后期收益較低。而我們的厭氧消化技術則具有：1資源化利用高效，提供可直接利用的高品位沼氣；2與好氧處理相比，不需要通風動力，運行成本低；3產物可再利用，用于土壤調理劑；4弱化蛋白質之間的作用力，引起污泥絮解體，提高污泥降解率及脫水性能。

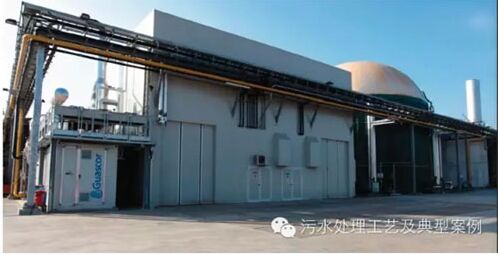

這就是一個常規的厭氧消化系統，帶沼氣凈化及CHP熱電聯產。

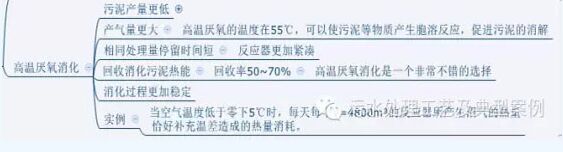

固廢及污泥的厭氧消化有2類，主要是根據不同的溫度范圍劃分的——高溫厭氧和中溫厭氧。我們通常所說35-37度的就是中溫厭氧。在國內普遍采用的也都是中溫厭氧消化系統較多，我們白龍港的污水廠，那出了名的8個蛋就是。我們這里主要要介紹的是高溫厭氧CSTR反應器。高溫厭氧消化具有以下優點：
我們主推的也是高溫厭氧反應器，采用全混式系統。常規CSTR反應器的混合系統有3種方式：中心攪拌式，側裝攪拌式和沼氣攪拌。我在這里和大家分享一下我們的專利攪拌器。
這不是一個常規的側裝攪拌機，它是結合了機械攪拌與沼氣攪拌于一體的全混混合攪拌器。常規的攪拌機，大家也都很清楚，電機在罐體外側，聯動下部或側壁內部一個攪拌槳葉實現攪拌聯動，這樣的攪拌器具有一個是軸封密封問題，需要防止腐蝕，另一個是攪拌機固定在側壁或頂部，特別是頂部產生了龐大的扭矩和自身重量。越大的CSTR中心攪拌機越大。這些給罐體的設計、加工成本都帶來很多問題。

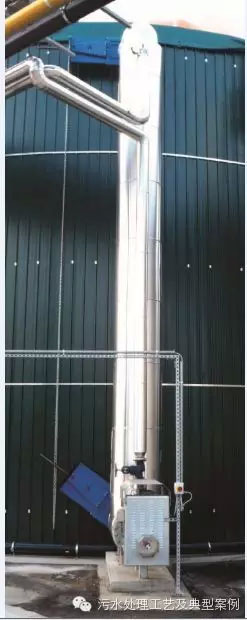

獨特的Digest-MIX裝置，在反應器內部沒有任何裝置。它非常獨特，所有的裝置都在反應器的外側，2片閥門切斷，這個裝置可以直接拿下來。同時這套攪拌系統內部還具有加熱功能，所以配套Digest-MIX裝置的反應器，根本不需要內部的加熱盤管，可以在外部直接實現換熱功能外部接口非常簡單，換熱效果很不錯。
配上這樣的攪拌器，CSTR裝置不需要考慮定期清空檢修維護，沒有這個步驟了。罐體內部物料不需要再去動，所以不會影響到菌種的生存環境。罐體內部物料不需要再去動，所以不會影響到菌種的生存環境。這套裝置在反應器外部有自身獨立的基礎固定，與罐體沒有搭接，不需要考慮結構，需要的條件非常簡易，安裝方便。我們對比過一套CSTR反應器，容積3200m³，物料含固率7%配套2套5.5kw的Digest-Mix裝置即可，總裝機11kw，而同樣的側裝攪拌器要30kw。
這種攪拌換熱裝置可以實現反應器內部的破殼作用，避免常規CSTR反應器內部產生浮渣層影響運行，同時也不會產生泡沫。DIGESTMIX®的運行能耗和頂裝槳葉攪拌機相當（≤2.75W/m3.h），這是目前全混發酵罐較為經濟的攪拌形式。同時，攪拌和加熱設備實現了一體化，投資更低的同時，加熱效率增加了15％以上，避免了普通CSTR設備局部溫度不穩定所導致的運行效率下降情況的發生。它的換熱效果也非常卓著，可以實現反應器內部不管反應器多大，都可以現實充分換熱。我們?cè)谌蛞呀?jīng)有30個工程案例，國內有一個案例正在設計實施。我們比較推崇常規的高溫厭氧消化，因?yàn)楦邷貐捬跸梢詫?shí)現產能自持，得到更多的收益，但也不反對與熱水解同時采用，雖然熱水解為了實現較少量的更進一步處理，而消耗了過多的能耗。
二、討論部分
閆險峰：請問目前cstr能做多大容積？(水，固)
Ali：我們做的都是普適性的，5000m³的較多，但是有工程案例在1萬方以上的。
大曉：進料濃度多大？
Ali：高溫厭氧消化可以從5%做到20%，看介質。
薛俊仁：有木薯酒精的案例嗎？含固率5-10，cod6-10萬。
Ali：我們之前的案例主要是垃圾、農業、工業廢渣的處理，木薯酒精的之前做過方案，沒有問題。
林松峰：中溫厭氧，若只通過一個小的混合調節罐加熱，厭氧消化罐不加熱，可行不？
Ali：理論上可以，考量在您的循環量也就是動力能耗及破殼作用怎么消除上，但是工程上這種做法基本沒有，最多是中心攪拌，再加您這個循環加熱。
郭Ava：你這套攪拌器原理是什么
Ali：沼氣和沼液的兩相循環
郭Ava：輸出軸離桶壁很遠
Ali：可以實現罐體內部所有物料最少1小時內全循環一遍
郭Ava：那是內置了一個混流管道嗎？需要外泵提升嗎？
Ali：動力很強大，不需要外部泵提供。
代寧輝： 市政污泥消化的項目有案例嗎?
Ali:市政污泥，有案例的.
地衛環保／王煥方:請問何總，操作過低溫厭氧嗎？
Ali:高溫厭氧消化我們?nèi)蛴?0個工程案例。低溫不穩定，我們一般不傾向做。
地衛環保／王煥方：冬季怎么辦呢？不愿意加熱啊
Ali：厭氧系統產能是有回報的，COD參數足夠可以實現自持。主要是鍋爐投資的問題
薛俊仁：馬鈴薯淀粉廢水適合用這個嗎？
地衛環保／王煥方：北方，紅薯、馬鈴薯淀粉廢水怎么處理？
薛俊仁：蛋白提取加生化，馬鈴薯淀粉廢水用好氧用不成，泡沫太多。
Ali：廢水用厭氧反應器UASB\IC都可以的，用UASB比較穩定。
地衛環保／王煥方：進水30000，出水3000，請指點
Ali：我們有案例，馬鈴薯的，沒有問題，看污泥形態控制了。
薛俊仁：我一直做厭氧ic其實uasb應該更實用些
Ali：感謝大家捧場，后續有需要我們高溫厭氧消化裝置，攪拌換熱裝置及其他技術的，都可以聯系我們，另外也可以組成合作模式，我們配套。
|
